Керноотборные снаряды

Общее описание

  • Предназначены для отбора керна от 67, 80, 100, 101,6, 110мм при бурении скважин с ВЗД или роторным способом;
  • Устройства длиной одной секции от 6000 до 11500мм;

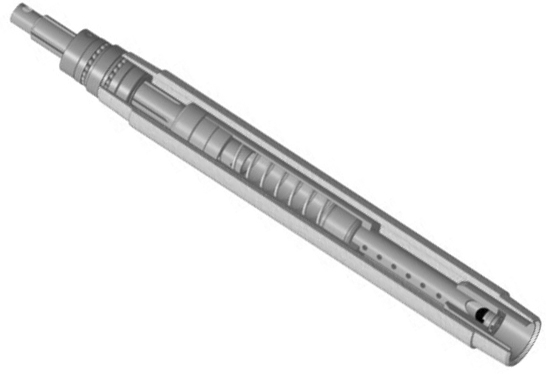

  • Могут оснащаться узлом безопасного соединения, сигнализатором заклинки керна и противозаклиночной системой;
  • Выпускаются как в односекционном, так и в двух- и трехсекционном исполнениях.

Преимущества

  • Применение широкой гаммы бурильных головок под различные устройства;
  • Простота сборки и регулировки;
  • Возможность дополнительного оснащения узлом безопасного соединения, сигнализатором заклинки керна;
  • Все устройства могут оснащаться противозаклиночной системой;
  • Возможность применения различных керноприемных труб для керна различного диаметра в одном устройстве.
  • Существенным преимуществом является конструкция регулировочной головки. Требуемый зазор, между башмаком кернорвателя и бурильной головки достигается без извлечения керноприемника и его подвески, что экономит время вспомогательных работ на буровой и повышает безопасность труда персонала. Корпус и керноприемник, изготовлены из цельнотянутых легированных стальных труб. Специальная обработка корпуса снижает интенсивность износа и повышает срок службы соединений. Конструкция узла подшипников подвески предотвращает вращения керноприемника;

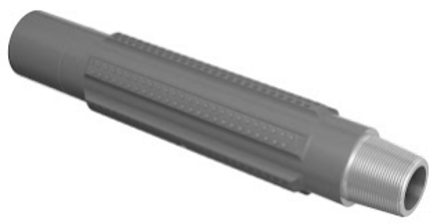

  • Все керноприемные устройства, в зависимости от диаметра применяемой бурильной головки, могут комплектоваться по желанию заказчика центраторами. Центраторы изготавливаются как с прямыми лопастями, так и со спиральными. Лопасти армируются твердосплавными зубками, что обеспечивает высокую износостойкость центраторов;
  • Корпусные детали устройств изготавливаются из высококачественного металлопроката, что обеспечивает высокий ресурс работы изделий.

Спецификация

Габарит (мм.)

127/80

127/80

135/80

185/100

185/100

Обозначение

УК - 127/80

CT - 127/80

CTJ - 135/80

(см. подробное описание)

CT - 185/100

CTJ - 185/100

Диаметр отбираемого керна, мм

67-80

67-80

67-80

100-110

100-110

Диаметр керна с антизаклинкой, мм

67

67

80

100

100

Длина керноприемной части**, мм

6500

6500 - 9000

9150

11500

9150

Количество секций*

2

2

2

2

2

Безопасный переводник

нет

да

да

да

да

Присоединительная резьба
Инструмент / Бурильная головка

З-102 / МК 119х4 х1:16

З-102 / МК 119х4 х1:16

З-102 / STD

З-133 /
З-171 (З-189)

З-133 /
СП. МК 168х4.23

Корпусная резьба

МК 119х4 х1:16

МК 119х4 х1:16

HD

РКТ 171х6,35х1:12

HD (СП 177х8.467)

Наружный диаметр корпуса, мм

131

131

135

185

185

Диаметр сбросового шара, мм

25,4

25,4

25,4

31,8

31,8

Длина устройства, мм

14300

19200

21000

24940

21000

Максимальное осевое усилие натяжения, (кН)

580

580

620

2200

2200

* стандартное исполнение (возможно увеличение согласно заявке).

** длина одной секции.

Для бурения с отбором керна выпускаются керноотборные снаряды типа «Недра», «Кембрий», «Силур», «Тенгиз» диаметром 100-240 мм и диаметром отбираемого керна 52-101 мм.

  • серия "Недра" - для не осложненных условий бурения скважин;
  • серия "Кембрий" — для условий бурения в рыхлых слабосцементированных и трещиноватых горных породах;
  • серия "Силур" — для бурения в осложненных осыпями и обвалами условиях;
  • серия «Тенгиз«— для бурения в условиях, осложненных нефтегазопроявлениями и поглощениями промывочной жидкости в породах с высокими коллекторскими свойствами.

Предлагаемые керноотборные снаряды имеют преимущества по сравнению с зарубежными аналогами. Существенным преимуществом является конструкция регулировочной головки. Требуемый зазор, между башмаком кернорвателя и бурильной головки достигается без извлечения керноприемника и его подвески, что экономит время вспомогательных работ на буровой и повышает безопасность труда персонала. Корпус и керноприемник, изготовлены из цельнотянутых легированных стальных труб. Специальная обработка корпуса снижает интенсивность износа и повышает срок службы соединений. Конструкция узла подшипников подвески предотвращает вращения керноприемника.

Все керноотборные снаряды, в зависимости от диаметра применяемой бурильной головки, могут комплектоваться по желанию заказчика центраторами. Центраторы изготавливаются как с прямыми лопастями, так и со спиральными. Лопасти армируются твердосплавными зубками, что обеспечивает высокую износостойкость центраторов.

Керноотборные снаряды выпускаются как в односекционном, так и в двух- и трехсекционном исполнениях.

Кроме серийно выпускаемых устройств, на предприятии разработаны керноотборные снаряды диаметром 100 мм под керн диаметром 52 мм.

Корпусные детали устройств изготавливаются из высококачественного металлопроката, что обеспечивает высокий ресурс работы изделий.

Спецификация

Серия и шифр керноотборных снарядов

Диаметр скважины, мм

Диаметр керна, мм

Длина устройства, мм

Длина керноприемной части, мм

Присоедини-тельная резьба

Количество секций

Резьба под бурголовку

УК-100/52*

120,6-139,7

52

3925

3100

3-73

1

МК 90x6 х1 16

УК1-105/67

120,6-139,7

67

5000

4160

3-86

1

СпТТ94х 5,08x1:32

УКР-114/52   Силур

139,7

52

8715

6625

3-101

1

МК 11 0x6 х1:8

УКР1-122/67 кембрий

139,7

67

13212

12000

3-88

2

МК 110x6 х1:8

УКР2-127/67 кембрий

139,7

67

14752

14010

3-102

2

МК 116x6 x1:16

УК-127/80

139,7

80

7020

6500

3-102

1-3

МК 119х4 х1:16

УКР-138/67   Недра

158,7

67

15943

13719

3-121

2

3-133

УКР-164/80 Недра

187,3-212,7

80

15635

14300

3-121

2

МК 150x6 х1:8

УКР-172/80 Кембрий

187,3-212,7

80

15900

14315

3-133

2

МК 150x6 х1:8

УКР-172/100 Кембрии

187,3-212,7

100

15900

14315

3-133

2

3-161

УК-172/101

187,3-212,7

101

7200

6400

3-133

1-3

3-161

УКР-203/100 Недра

269,9-311,1

100

16210

14835

3-147

2

3-189

УКР-240/100 Недра

269,9-311,1

100

16290

14835

3-147

2

3-189

УКР-185/100 Тенгиз

212,7

100

15727

14200

3-147

2

3-161

УКРИ-172/80

187,3-212,7

80

15727

15550

3-133

2

МК 150x6 х1:8

УК2-127/80

139,7

80

11480

1100

3-102

2

МК 119х4 х1:16

КСК-185/100

185

100

19260

17930

3-133

3

3-171
